경위도 좌표계를 캐드 좌표계(UTM)로 변환하는 방법

경위도 좌표(Geographic Coordinate System, GCS)를 CAD 좌표계(투영 좌표계)로

변환하는 방법을 자세히 설명드리겠습니다.

CAD 좌표계는 주로 **평면 투영 좌표계(UTM)**를 사용하므로,

이 변환 과정은 위도와 경도를 평면 좌표로 변환하는 작업입니다.



---

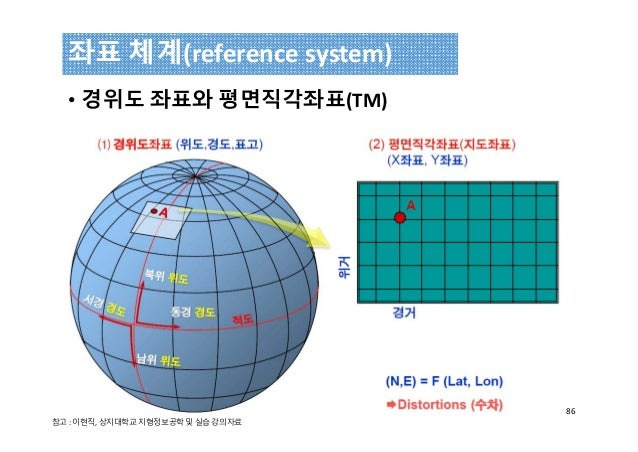

1. 경위도 좌표계(GCS)와 CAD 좌표계(UTM)의 차이

• 경위도 좌표계(GCS): 지구 표면을 구형 또는 타원체로 가정하고, 위도(Latitude)와 경도(Longitude)로 위치를 나타냅니다. 단위는 **도(°)**입니다.
• CAD 좌표계(UTM): 지구를 평면으로 투영하여 X, Y(동쪽, 북쪽) 좌표로 표현합니다. 단위는 **미터(m)**입니다.

---

2. 필요한 정보

1. 경위도 좌표: 변환할 위도(latitude)와 경도(longitude).
2. 투영 좌표계 정보: CAD에서 사용하는 좌표계 (예: UTM Zone, EPSG 코드 등).

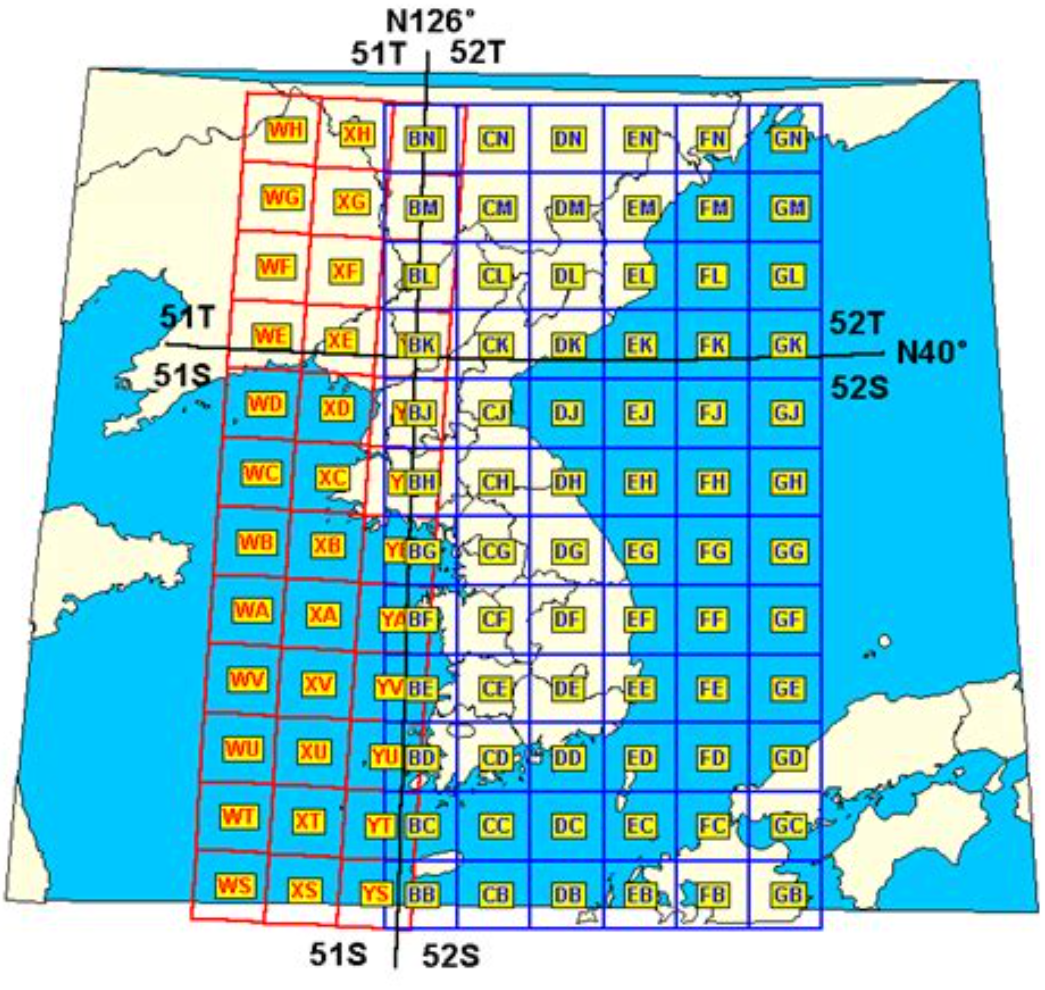

   • UTM Zone은 경도를 기준으로 나뉩니다. 예: 경도 120°E는 UTM Zone 51N에 속합니다.
   • EPSG 코드: UTM Zone 51N의 경우 EPSG:32651.

---

3. 변환 방법

A. 온라인 도구 사용

1. QGIS 또는 Proj Online Converter 같은 GIS 소프트웨어를 사용:
   • 경위도 좌표계를 EPSG:4326으로 설정.
   • CAD 좌표계를 **EPSG:326XX (UTM Zone)**으로 설정.
   • 좌표 입력 후 변환하여 X, Y 값을 얻습니다.
2. 온라인 좌표 변환기:
   • 예: EPSG.io 좌표 변환기
     • 입력 좌표계를 EPSG:4326으로, 출력 좌표계를 EPSG:32651로 선택합니다.

---

B. 소프트웨어를 이용한 변환

(1) Python을 이용한 변환

Python의 pyproj 라이브러리를 사용하여 좌표를 변환할 수 있습니다.
다음은 변환 스크립트입니다:

from pyproj import Proj, transform

# WGS84 (EPSG:4326) 정의: 위도, 경도
wgs84 = Proj(proj="latlong", datum="WGS84")

# UTM Zone 51N (EPSG:32651) 정의
utm51n = Proj(proj="utm", zone=51, datum="WGS84", south=False)

# 입력 좌표 (위도, 경도)
latitude = 17.542556
longitude = 120.39775

# WGS84 -> UTM Zone 51N 변환
utm_x, utm_y = transform(wgs84, utm51n, longitude, latitude)

print(f"X 좌표: {utm_x} m, Y 좌표: {utm_y} m")

출력 결과는 CAD에서 사용할 UTM 좌표가 됩니다.

---

(2) AutoCAD의 좌표계 도구

1. AutoCAD에서 좌표계를 설정:
   • MAPCSASSIGN 명령어 입력.
   • 사용 좌표계를 설정 (예: WGS84 또는 UTM Zone 51N).
2. GIS 데이터 불러오기:
   • AutoCAD의 MAPIMPORT 명령어를 사용하여 좌표 데이터를 불러옵니다.
   • CAD가 자동으로 경위도 좌표를 투영 좌표로 변환합니다.
3. 변환된 좌표를 확인합니다.

---

C. 수학적으로 변환

경위도를 UTM으로 수학적으로 변환하려면, 투영 공식을 사용해야 합니다.

일반적으로 이 과정은 복잡하며, Lambert Conformal Conic, Mercator 등 특정 투영 방식을 고려해야 합니다.

따라서 이를 직접 구현하기보다는 GIS 소프트웨어를 사용하는 것이 더 효율적입니다.

---

4. 예시

입력:

• 경위도: 위도 17.542556, 경도 120.39775
• UTM Zone: 51N

변환 결과:

• X 좌표: 223,739.19 m
• Y 좌표: 1,941,468.77 m

---

5. 요약

1. 경위도 좌표를 CAD 좌표계로 변환하려면 UTM Zone과 EPSG 코드를 확인합니다.
2. QGIS, Python, 또는 AutoCAD의 내장 기능을 사용해 변환합니다.
3. 정확한 투영 좌표계를 설정하고, 변환된 결과를 CAD에서 사용하면 됩니다.
